#1 Pannes en laverie » Nyborg 903E arrivée eau chaude vidangée directement » 25-11-2015 08:52:59
- matthieu
- Réponses : 1
Bonjour
Il m'est arrivé récemment, de constater qu'une des nyborg 903E s'est mise à vidanger l'arrivée d'eau chaude directement dans le tambour et de là dans la vidange.
L'eau coulait froide donc tout le ballon d'eau chaude a été vidangé et l'eau a coulé je ne sais combien de temps avant que la panne soit détectée.
Savez-vous quelle est l'origine de ce problème? Electrovanne d'arrivée d'eau chaude?
Merci de vos avis.
#3 Re : Pannes en laverie » Nyborg 903E, électrovanne eau chaude » 29-07-2015 22:32:47
Superbe, merci Lavotop et Thierry, j'ai pu démonter et remplacer les pièces usées par d'autres piquées sur d'anciennes électrovannes.
D'où ma question, les pièces d'usure, joints et petite tête en plastique se vendent-elles?
#4 Re : Pannes en laverie » Nyborg 903E, électrovanne eau chaude » 19-07-2015 08:55:35
Merci lavatop de ta réponse.
Il y a dans le conduit blanc quelquechose qui s'est détaché, ce pourrait bien être une membrane caoutchouc.
L'eau coulait en continu.
Comment démonter?
#5 Pannes en laverie » Nyborg 903E, électrovanne eau chaude » 03-07-2015 07:41:46
- matthieu
- Réponses : 6
Bonjour

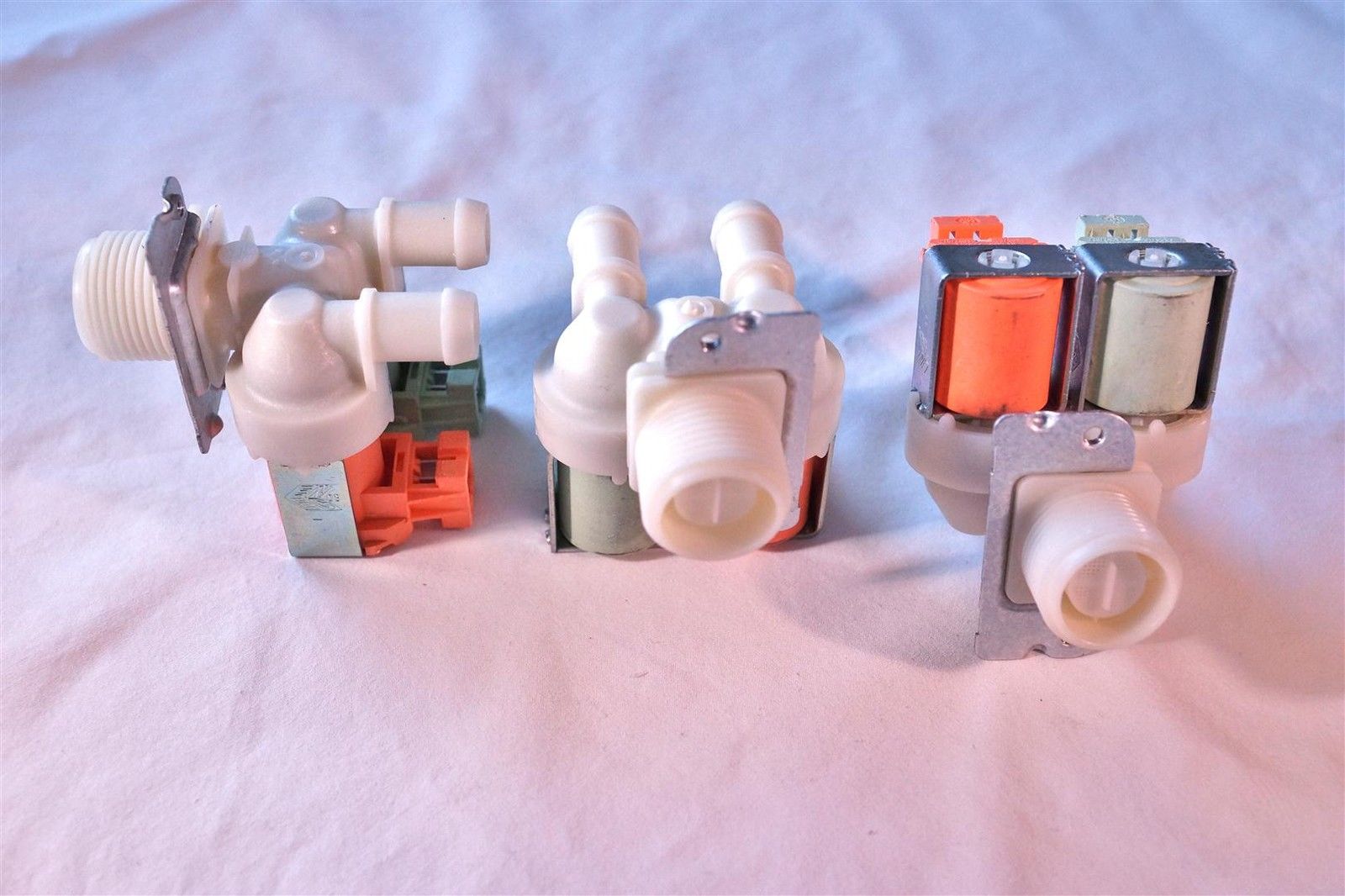

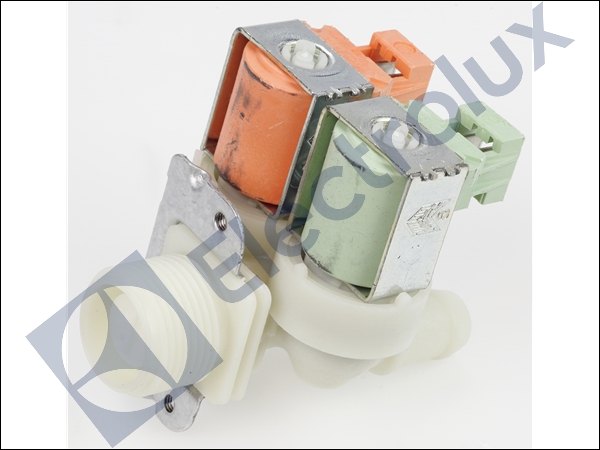

Sur une machine 903E, mon électrovanne d'entrée d'eau chaude a cassé.
J'en trouve dans le commerce à environ 60€, quelqu'un connait-il une alternative? Merci
#6 Re : Pannes en laverie » Nyorg 903E - bouton de démarrage HS » 20-05-2015 09:11:02
Thierry tu avais raison.
Cette pièce en merdonium comme tu dis est-elle vendue au détail?

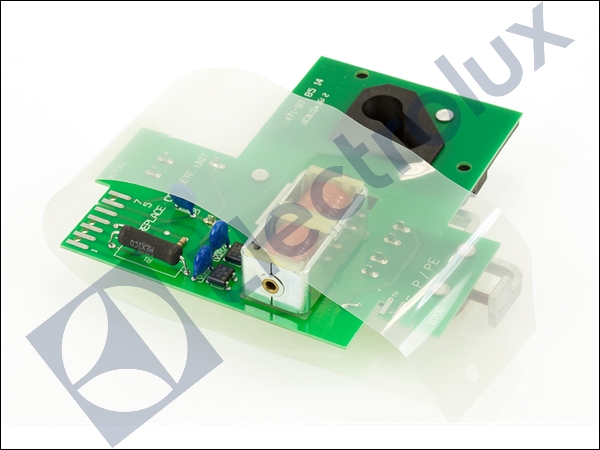

Réf elextrolux 438305632
Apparemment vendue plaque entière par électrolux. Comment as-tu procédé? Réparation, changement de la plaque, ou changement de la pièce cassé uniquement?
Merci
#7 Re : Pannes en laverie » Nyorg 903E - bouton de démarrage HS » 18-05-2015 21:21:29
Ok merci Thierry pour l'astuce je vérifie demain
#8 Re : Pannes en laverie » Nyorg 903E - bouton de démarrage HS » 14-05-2015 11:44:22
Voici la façade en question (plastron)
Référence electrolux pour la version en français 472575277
#9 Pannes en laverie » Nyorg 903E - bouton de démarrage HS » 14-05-2015 11:38:21
- matthieu
- Réponses : 5
Bonjour
Une de mes machines 903E ne démarre pas. Elle est bien alimentée en courant. La façade est allumée. Mais appuyer sur le bouton marche ne la lance pas.
J'ai échangé la carte électronique avec une autre machine, le problème ne bouge pas.
Ce n'est donc pas la carte.
Je me demande si ce n'est pas la façade en plastique, qui est collée, et qui contient les boutons, qui serait HS.
Qu'en pensez-vous?

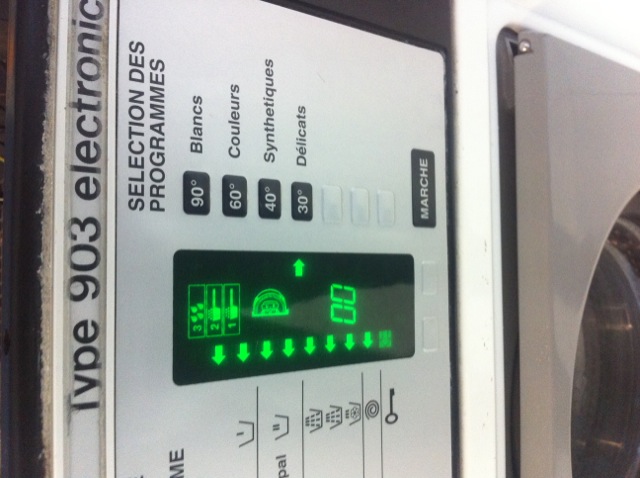

La façade vue de face. La façade est collée. Derrière se trouve la carte électronique.

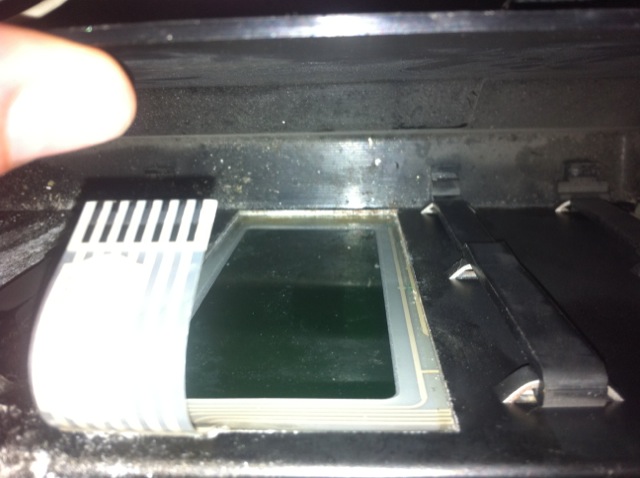

Vue de derrière, la carte électronique a été retirée. Les connections permettent de relier les boutons (démarrage, choix des températures etc) situés sur la façade à la carte.
Si c'est bien la façade avez vous une idée de son prix et des astuces pour la changer. Sinon, quelle pourrait être la cause de ce problème?
Merci
#10 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 18-03-2015 21:59:42
Non Olivier, le voyant du filtre s'allume si la sonde de température au niveau des résistances est shuntée par un fil électrique (résistance nulle).
Le séchoir fonctionne à présent, je ne sais si c'est suite à l'appui sur le bouton du klixon, ou à la manipulation des cosses.
#11 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 18-03-2015 00:00:52

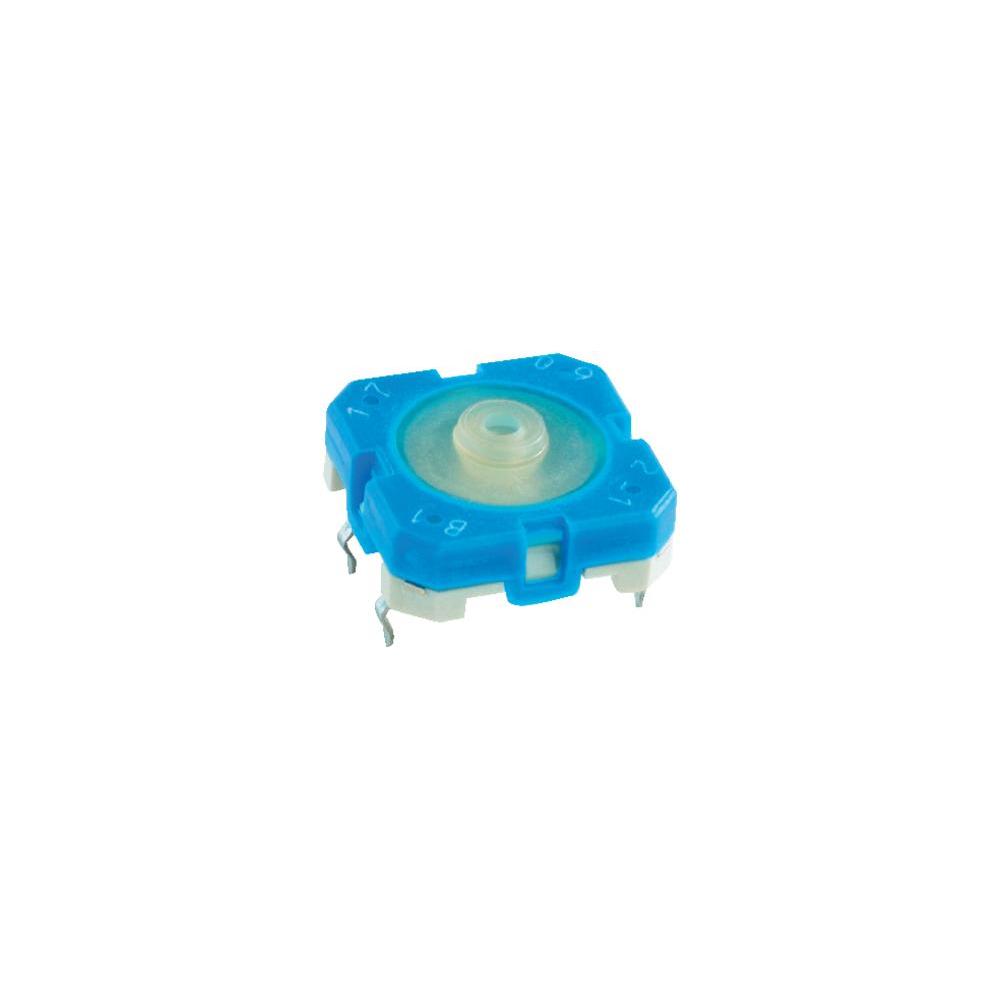

Bon je pense avoir trouvé mon bonheur...
Il y a plusieurs modèles faut que je vois précisément lequel est utilisé sur ma carte.
#12 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 17-03-2015 23:40:29
Autre chose plusieurs des boutons de démarrage, de changement de température sont fatigués après des années de service.

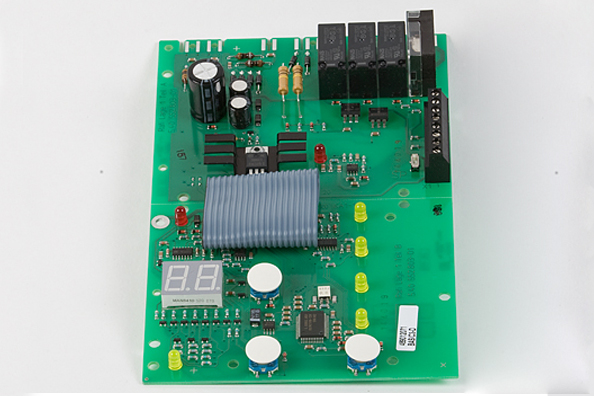

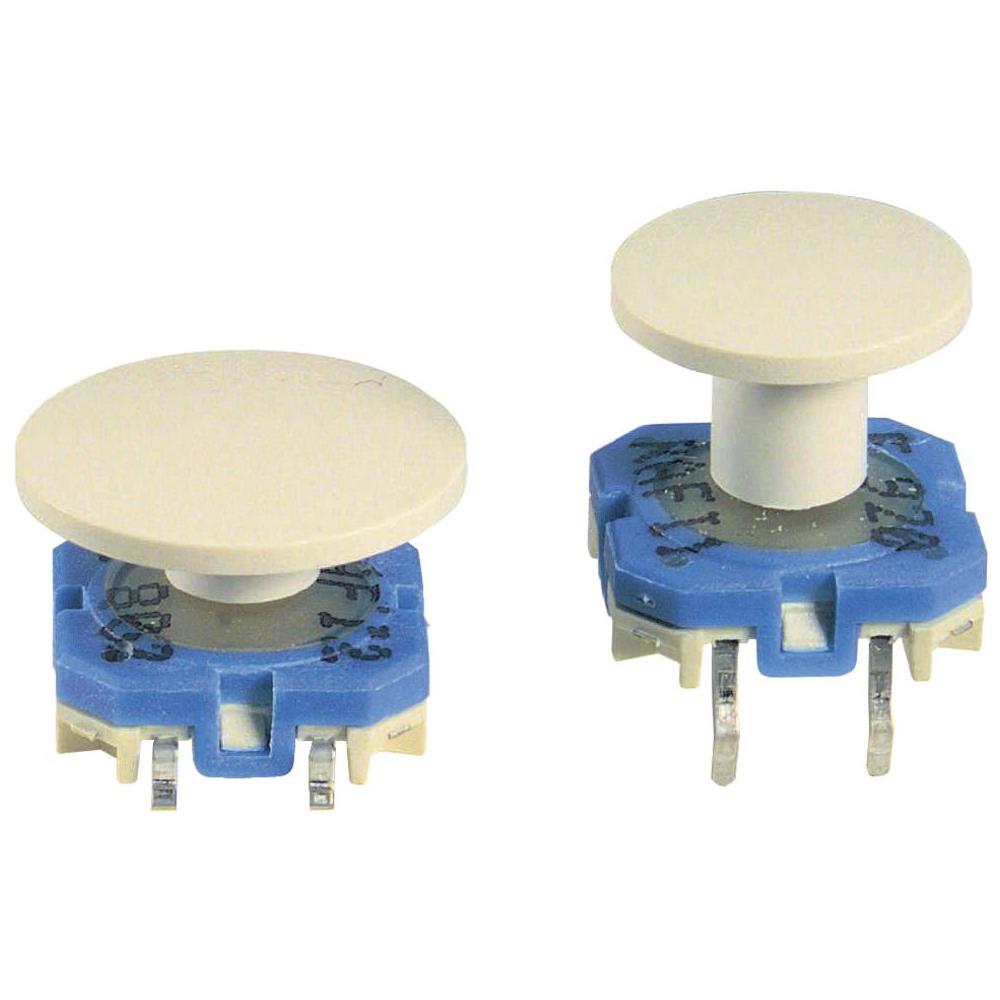

Ce sont des boutons poussoirs identiques aux 3 blancs sur cette photo. Avez-vous une référence pour ces boutons?
J'aimerais les remplacer par des neufs sans changer la carte entière.
#13 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 17-03-2015 23:29:13
Vu que ma sonde de tempé au niveau des résistances semble être normale, c'est peut-être au niveau du thermostat ou de la sonde de tempé en bas que ça déconne?
#14 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 17-03-2015 22:33:38
Pour la postérité voilà des plans du séchoir Nyborg 30T référencé en 300T dans le SPC (catalogue pièce détachées) electrolux.

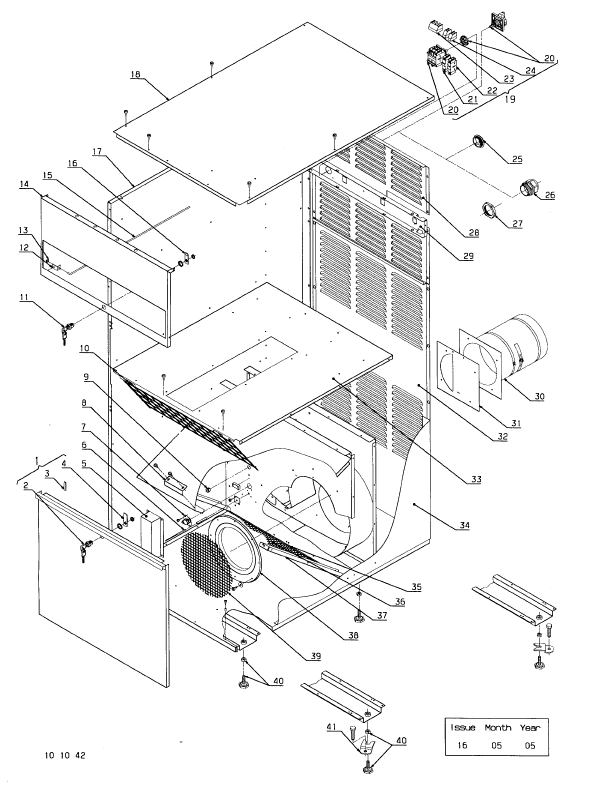

Vue globale

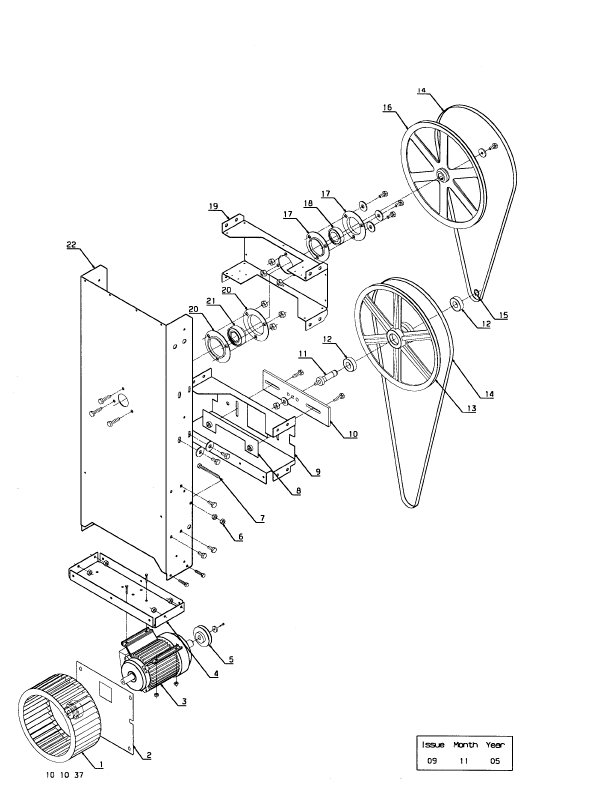

La partie moteur

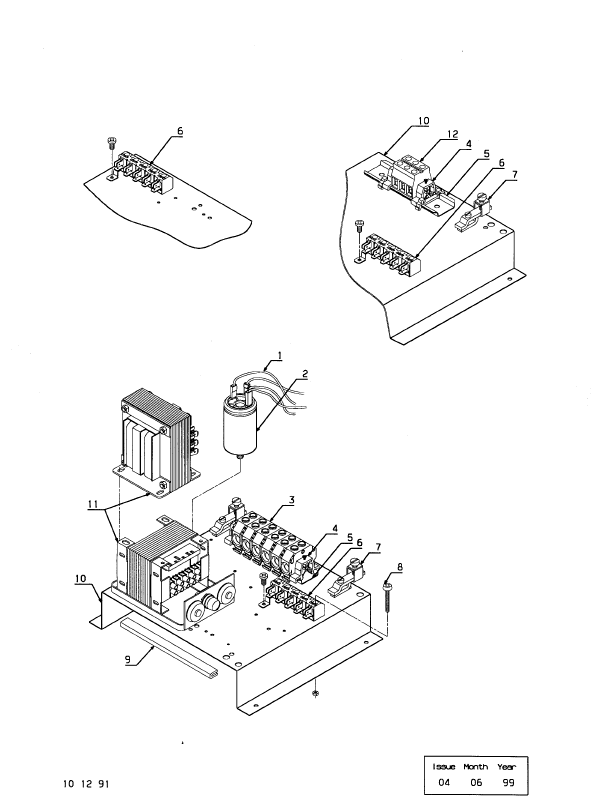

L'arrivée électrique

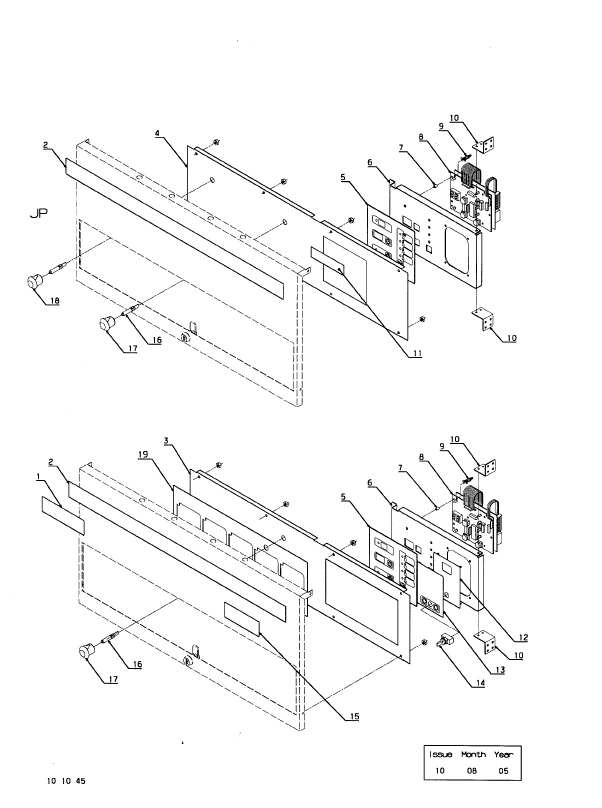

Le panneau de commande

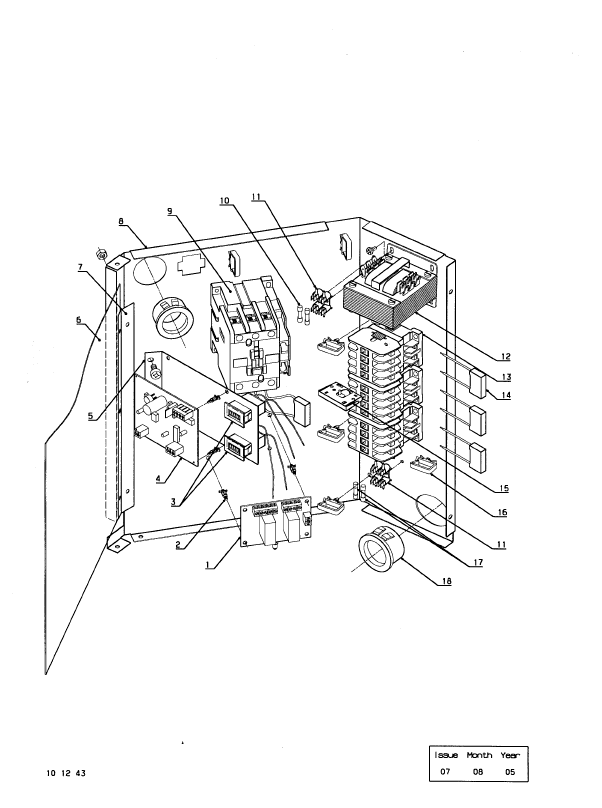

L'unité de contrôle

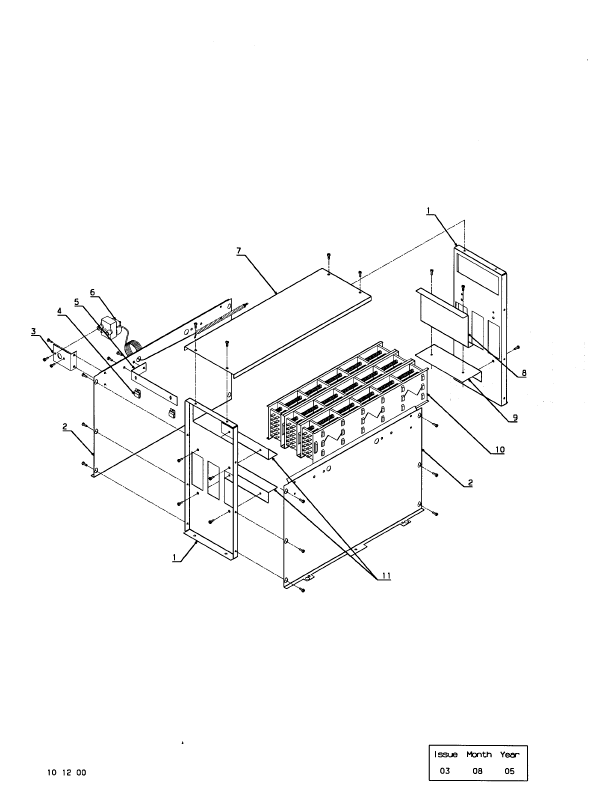

Les résistances de chauffage

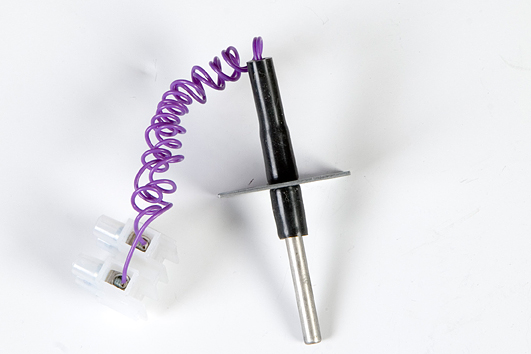

Vue de la sonde de tempé au niveau des résistances qui coupe le courant au delà de 185°C
Il y a également en bas à côté de la turbine d'évacuation d'air une sonde de température

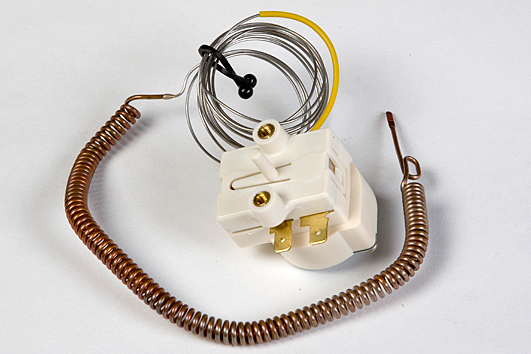

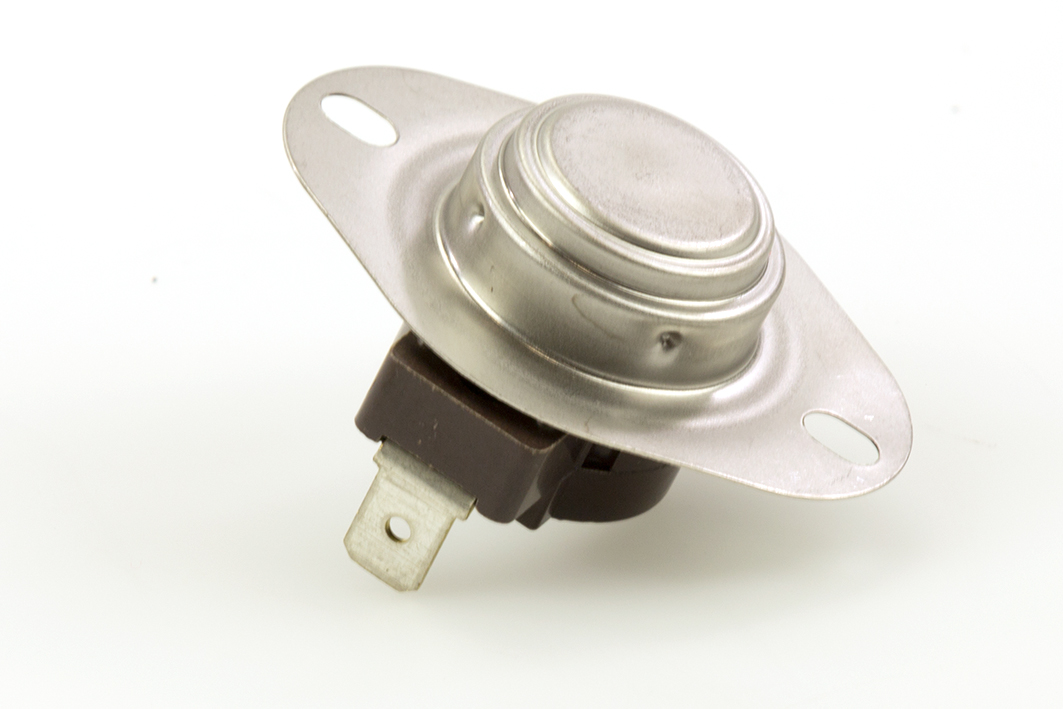

Et un thermostat
#15 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 17-03-2015 22:06:47
appuier sur klixon de sécurité (en haut , a gauche de ta premiere photo, bouton blanc ) si cela fait clic c'est réparé !
sinon réunis les deux fils (shunt) pour verifier si c'est pas cela qui est defectueux.
de plus : as tu verifié sur ton programme électronique la T° haute basse et moyenne soit 70° 60°ET 50°
il peut arriver que cela se déprogramme donc pas de t° pas de chauffe.
enfin et pour finir y a il eu des traveaux electrique dans ton tableau ou autre ,si la ventilation tourne a l'envers ton disque d'aspiration ne se colle pas ,et la cascade sécurité étant coupée a cet endroit ton contacteur ne se colle pas.
Merci à tous pour votre aide.
Cette après-midi je suis passé, j'ai appuyé sur le klixon, ainsi que sur celui du séchoir à côté. Pas de clic, il s'enfonce c'est tout. J'avais déjà appuyé dessus la dernière fois sans savoir ce que c'était.
J'ai mesuré la résistance, identique sur les 2 sondes de température, entre le séchoir en panne et celui qui marche.
En débranchant la sonde, et en shuntant avec un cable, ça ne chauffe pas, sur aucun des 2 séchoirs, par contre la led indiquant qu'il faut nettoyer le filtre à poussière s'allume. (Et la sonde débranchée ça ne chauffe évidemment pas non plus.)
J'ai l'impression que si ça chauffe trop (signe d'un filtre à poussière bouché, donc manque de ventilation sur les résistances), la résistance de la sonde de tempé devrait baisser, et à partir d'un certain seuil de faible résistance, ça coupe le chauffage et indique qu'il faut nettoyer le filtre.
Le programme de chauffe est bon.
Pas de travaux électriques. Ventilation ok (j'ai nettoyé la turbine et vérifié son aspiration), le disque d'aspiration se colle.
Après ces petits essais lé séchoir fonctionnait à nouveau, mais ce soir il semble que le chauffage soit à nouveau HS...
Edit : finalement, ça marche, après ces modifs le temps de refroidissement était passé à 10 minutes, donc pas de chauffe
#17 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 14-03-2015 16:28:01
Oui c'est en série, et effectivement je n'avais pas penser à tester directement sa résistance, d'autant que j'ai acheté un ohmmètre il y a quelques mois
Je vais tester ça.
#18 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 14-03-2015 00:18:21
Merci pour vos réponses.
Ce soir je suis passé à la laverie, il n'y a pas de tension entre les bornes de la bobine, contrairement au contacteur d'un autre séchoir, lors du fonctionnement. J'en déduis donc que le problème ne vient pas de mon contacteur de puissance, mais que tout simplement la commande de celui-ci n'est pas alimentée pour une raison à déterminer.
Je n'ai trouvé qu'une seule sonde de température. Elle m'a l'air en bon état, les cosses propres. Je n'ai pas fait l'échange avec la sonde du séchoir voisin car il commençait à se faire très tard et j'ai l'impression qu'il faut ouvrir la sonde pour déconnecter le fil servant de sonde.
J'ai vérifié mes contacts électriques un peu partout, tout a l'air propre.
J'ai bien vérifié les connections avec la carte électronique du panneau de contrôle, tout a l'air propre...
J'essayerai la sonde la prochaine fois. Toute autre piste de recherche est la bienvenue
#19 Re : Pannes en laverie » Nyborg 30T, problème de chauffage » 12-03-2015 18:50:46
Merci Thierry de ta réponse. Je vais essayer de trouver la/les sondes tempé.
Concernant la bobine du contacteur de puissance, ne penses-tu pas que s'il était en cause, la panne serait permanente? Hors dans mon cas, parfois, le séchoir fonctionne bien.
Dans tous les cas, je peux toujours échanger ce contacteur avec celui d'un autre séchoir et voir si la panne suit ou reste sur le même.
#20 Pannes en laverie » Nyborg 30T, problème de chauffage » 12-03-2015 10:01:57
- matthieu
- Réponses : 17
Bonjour
Un des séchoirs Nyborg 30T (électrique) ne chauffe plus ou de manière aléatoire.
L'arrivée électrique est bonne.
Les fusibles sur la façade su séchoir sont bons.
L'aspiration d'air est bonne (turbine propre, et la dépression dans le séchoir plaque bien à l'arrière du séchoir la tôle en alu).
L'évacuation d'air est bonne.
J'ai l'impression que c'est soit le contacteur de puissance, soit le système qui commande le contacteur de puissance qui est HS.

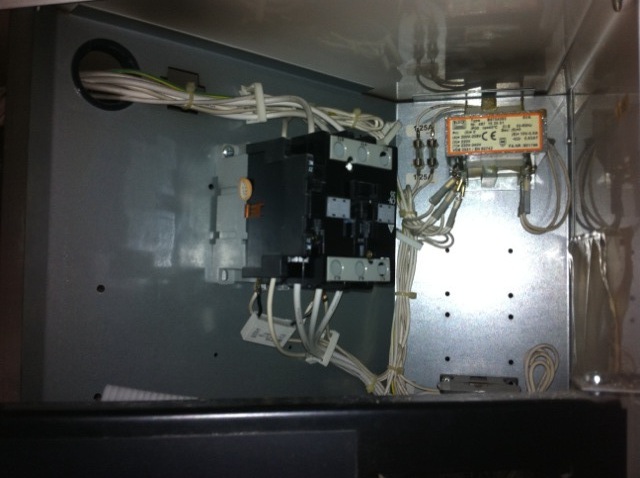

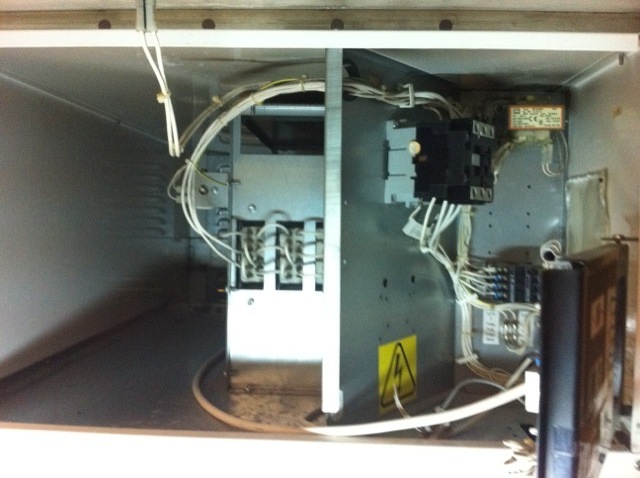

Voilà une photo de la façade.
Le contacteur de puissance est ce gros bloc noir. Lorsque (séchoir en fonctionnement), j'appuie sur le bouton au milieu qui force le contact, le séchoir chauffe. Normalement, ce bouton est enfoncé automatiquement par le système de commande du contacteur, mais ce n'est pas toujours le cas.
Avez-vous déjà eu ce type de panne, si oui , était-ce un problème du contacteur de puissance, ou autre chose, ne donnant ainsi pas l'ordre de fermer le contact?
Avez-vous des pistes de vérification autres que celles que j'ai déjà regardé?
Dernière chose, avez-vous les références de ce contacteur?
Merci et bonne journée
Matthieu
#21 Pannes en laverie » Panne électrovanne de vidange Nyborg 903E » 14-04-2014 15:21:50
- matthieu
- Réponses : 1
Bonjour
Je viens d'avoir sur deux machines 903E à 1 jour d'écart deux pannes de vidange.
J'ai vérifié les évacuations d'eau, dans la machine et dans la tuyauterie derrière, pas de souci.
Par contre le petit tuyau jaune/transparent qui met sous pression le piston permettant ou non la vidange pisse de l'eau continuellement, en gros il maintient continuellement le piston en position haute empêchant la vidange.
Cela semble être la même panne que celle connue par multiman : http://www.malaverie.net/forums/viewtopic.php?id=4762
Je souhaite changer les électrovannes qui commande la vidange, sur mes 2 machines.
Questions : vous semble-t'il possible que ce soit bien l'électrovanne, étant donné que 2 machines ait été touchées à 1 jour d'intervalle? Elles ont environ le même nombre de cycle d'utilisation.
Où trouver cette pièce à un bon prix?
Alternativement, quelqu'un a déjà réparé cette pièce?
Merci pour vos infos
#22 Pannes en laverie » Changer joint hublot Nyborg 350T » 22-01-2014 10:23:30
- matthieu
- Réponses : 1
Bonjour
Des types ont arraché le hublot sur un de mes séchoirs, et ont essayé d'enlever les autres.
Je me retrouve avec un séchoir sans hublot, et le hublot plus son joint.
Avez-vous déjà remis ce joint en place, il faut visiblement utiliser une ficelle pour le faire glisser dedans, si vous avez d'autres conseils, marche à suivre, etc. Merci.
#23 Re : Pannes en laverie » Panne (rétro)éclairage Nyborg 903E » 11-11-2013 01:01:47
Non Olivier je ne crois pas.
#24 Re : Pannes en laverie » Panne (rétro)éclairage Nyborg 903E » 08-11-2013 22:44:44
Bonsoir
Suite à ce problème de rétro éclairage, j'ai changé de position plus remis à sa place originale le petit interrupteur de la photo ci-dessus.
Depuis lors, la machine ne veut plus démarrer. Si la porte est fermée il ne se passe rien, si la porte (hublot) est ouverte quand j'appuie sur marche, la machine fait un bruit de vrombissement mais rien ne se passe.
Avez-vous une idée de ce qui est la cause de ce problème et une piste pour tenter d'y remédier?
Merci
#25 Re : Pannes en laverie » Panne (rétro)éclairage Nyborg 903E » 22-10-2013 12:06:45
Bonjour,
Tu as une ou 2 nappes de câbles extra plate et souple, (le nom n'échappe), les connecteurs sont peut être légèrement enlevés avec les vibrations...
Attention nappe très fragile, peut être nettoyer les connections et les connecteurs avant.
Bon courage, sinon je ne vois rien d'autre....
Hello, voilà j'ai fait ça il y a une dizaine de jours, j'ai enlevé et remis la nappe, ça n'a rien changé.
Je vais comparer la prochaine fois avec une autre machine voir si je vois une différence et échanger les nappes.

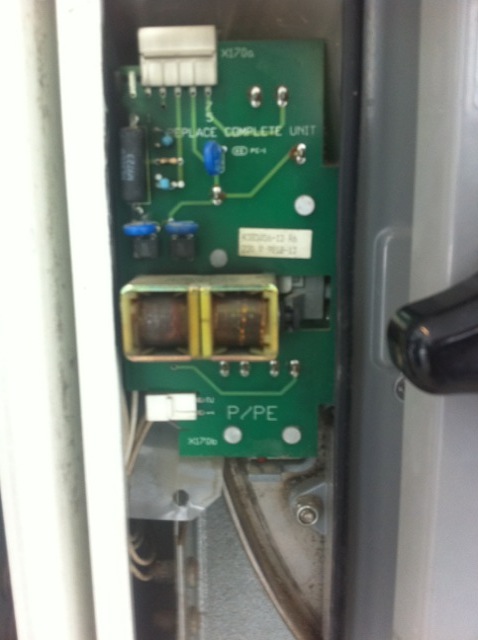

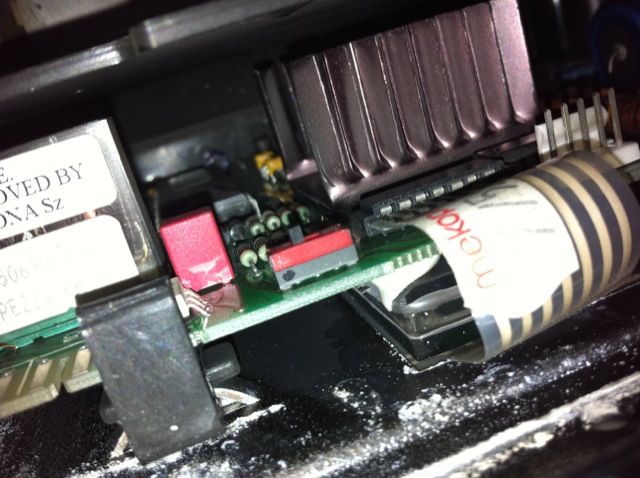

Autre chose juste à gauche de la nappe il y a un petit interrupteur, savez-vous à quoi il sert?

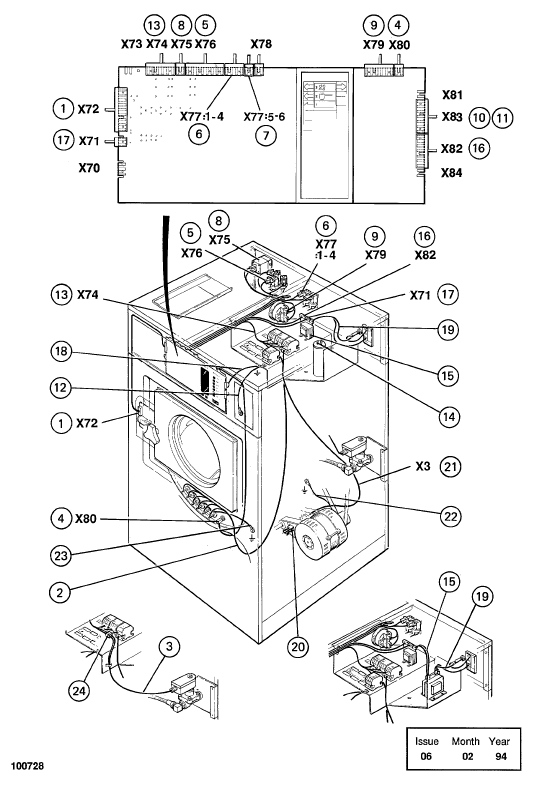

Pour aider à situer ça se trouve approximativement sur la droite du X78
